继电保护实验过程及方法

日期 : 2023-01-09 17:04

  春节是用电的高峰期,由于用电高峰以及很多电器的越负荷运行,给电网造成了很大的压力,较平时也存在更多的安全隐患,因此节后电力系统的检测就成了春季非常重要事情,为了消除电网压力,解决用电隐患,下面笔者就详细的来聊聊春季来临继电保护实验检测方法及过程。

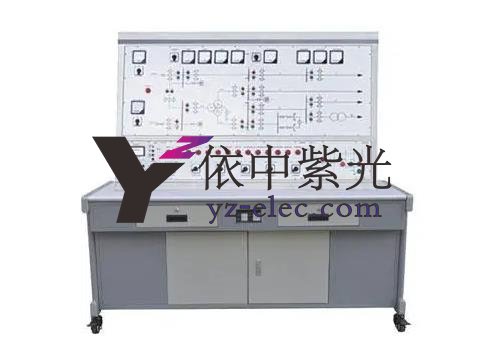

  所需设备、人员
  设备:继电保护实验测试仪一台;试验负责人及操作人员共3名;
  试验目的:用于检测110kV级和10(6)kV级微机综合继电保护装置定值测试及工作是否正常。
  2.试验方法:
  1)试验110kV系统及与之相关的6或10kV进线的综合保护继电器(线路保护、母联保护、变压器高、低备保护、差动保护、电压保护、接地变保护、备自投保护、常规过流、速断、零序保护)。保护定值调试。
  2)继电保护调试人员的责任和权限:负责传动的人员应了解调试项目、调试方法,认真做好调试记录,并应及时解决调试中出现的问题,定期维护仪器设备,对调试结果的真实性、正确性和有效性负责。
  3)试验管理员负责出具调试报告,参与各调试项目的试验人员应对调试数据(动作值和时间)与定值单进行核准,由试验主管和负责人批准签发调试报告。
  4)定值检查:试验人员应对继电保护装置中相关保护功能的定值按照定值单中的计算定值进行整定,并由另一试验人员或试验负责人进行检查。
  5)将保护装置中整定值进行核对后,利用继电保护测试仪对保护装置CT二次回路通入定值电流,例如整定值为1.5In, In=5A,仪器中所通入二次电流应为7.5A,检查保护装置中显示值,与CT变比是否对应。In应根据CT二次接线图接线方式确定,In为5A或1A两种接线方式。
  通刻度时,应先从仪器输入1A至保护CT二次回路接线端子,检查保护装置中电流值,电流值应与CT变比对应。如CT变比为800/5,从仪器中输入1A,保护装置中应显示为160A,检查刻度时,试验仪器中输入的值应尽可能小,以便发现接线错误时进行更改。
  线路保护传动(含母联保护)
  6)试验人员应对继电保护装置中相关保护功能的定值按照定值单中的整定值进行仔细核对,并检查定值单中是否引入瞬时投入保护。
  7)将保护装置中整定值进行核对后,查找相关图纸的二次原理图,找到CT回路中用于引入保护装置的过流、速断、零序或过负荷保护的电流端子号(原理图中电流引入保护继电器的电流端子,保护继电器电流回路上口),利用继电保护测试仪对保护装置CT二次回路通入定值中整定的动作电流,例如整定值为1.5In, In=5A,仪器中所通入二次电流应为7.5A。
  3.在进行上述工作的同时,为进行动作延时时间的测量,应将相应保护跳闸接点引入继电保护测试仪开入点,在利用继电保护仪器进行过流、速断、零序等保护的传动时,应注意在加入电流(电流值应先小于动作值)的同时,必须按下输出保持按钮,待增加电流至动作电流,抬起输出保持按钮,即可测出动作延时时间。
  1)当保护中引入瞬时投入保护时,在检测继电保护装置该项保护功能时,应注意首先按下输出保持按钮,直接输入动作电流值,在合闸瞬间,迅速抬起输出保持按钮,过流保护才能动作,两者必须同时进行,否则将无法做出保护报警和动作。
  2)主变压器本体信号的检查:
  a、主变压器本体瓦斯、温度、压力等信号在后台机上显示的SOE 事件名称、时间是否正确; 重瓦斯信号、压力信号应响电笛并跳主变各侧断路器, 轻瓦斯、温度高信号应响电铃(无人职守变电站可以省去电笛、电铃等报警系统)。
  b、检查主变压器分接头档位和调节分接头过程在后台机显示是否正确。
  c、查变压器温度在后台机显示是否正确。一般主变压器测温电阻应有三根出线, 一根接测温电阻一端, 另两根共同接测温电阻另一端用以补偿从主变压器到主控室电缆本身的电阻, 提高测温的精度。在测温装置上也应按此方式连接, 否则测出的温度不准,接错时是最小值。
今天的分享就到这里了,更多继电保护实验相关的内容,可以咨询我们湖南依中紫光电气科技有限公司,祝大家生活愉快,让我们下期再见。
