继电保护实验中测试仪直流的操作!

日期 ： 2022-02-23 16:40

　　近期很多朋友都在咨询我们继电保护实验中一些问题，之前我们为大家说了很多专业词汇，可能有些伙伴们不是很熟知，今天小编和大家说说继电保护实验中测试仪直流的操作。

　　在继电保护实验中继电保护测试仪具备多种模块，可进行多种不同试验。其中直流试验中，为满足各种试验要求，各项电流电压的幅值、极性均可任意调节。

　　1.继电保护实验可进行自动试验和手动试验。当自动试验时测试时间继电器等动作时间较长的继电器时，很可能测试时间不准，建议换手动变化方式测量。

　　2.做小电流继电器时，如信号继电器。不可直接用电流输出进行试验，应当用电压输出试验，动作电流等于动作电压除以线圈电阻。

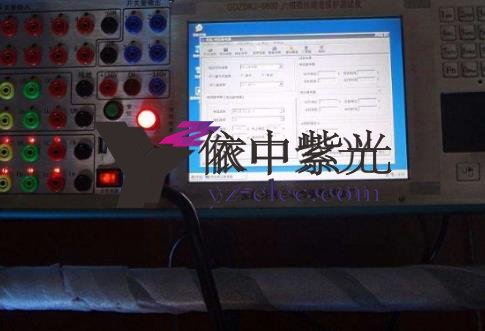

　　例口：湖南依中紫光电气科技对于微机继电保护测试仪的主要结构为：

　　数字信号处理器微机

　　继电保护实验中的装置采用高速数字控制处理器作为输出核心，软件上应用32位双精度算法产生各相任意的高精度波形。由于采用一体结构，各部分结合紧密，数据传输距离短，结构紧凑。克服了笔记本电脑直接控制式测控仪中因数据通信线路长、频带窄导致的输出波形点数少的问题。

　　D/A转换和低通滤波

　　采用高精度D/A转换器，保证了全范围内电流、电压的精度和线性度。

　　继电保护实验中由于拟合点数密度高，波形保真度高，谐波分量小，对低通滤波器的要求很低，从而具有很好的暂态特性、相频特性、幅频特性，易于实现精确移相、谐波叠加，高频率时亦可保证很高精度。

　　电压、电流放大器

　　相电流、电压一直坚持采用高性能线性放大器输出方式，使电流、电压源可直接输出从直流到含各种频率成份的波形，如方波、各次谐波叠加的组合波形，故障暂态波形等，并且输出波形干净平滑，对邻近设备无高频辐射干扰，可以较好地模拟各种短路故障时的电流、电压特征。功放电路采用进口大功率高保真模块式功率器件作功率输出级，结合精心、合理设计的散热结构，具有足够大的功率几余和热容量。功放电路具有完备的过热、过流、过压及短路保护。继电保护实验中当电流回路出现过流，电压回路出现过载或短路时，自动限制输出功率，关断整个功放

　　电路，并给出告警信号显示。为防止大电流下长期工作引起功放电路过热，装置设置了大电流下软件限时。10A及以下输出时装置可长期工作，

　　当电流超过10A时，软件限时启动，限时时间到，软件自动关闭功率输出并给出告警指示。输出电流越大，限时越短。

　　以上就是我们湖南依中紫光电气在继电保护实验测试仪直流的操作，以及我们微机继电保护测试仪的主要结构。
