电工电子综合实验装置介绍

日期 ： 2021-02-04 09:10

　　电工电子综合实验装置是以高等学校电工电子课程实验内容为基础的。功能强大、技术创新、实验内容丰富是该实验装置的最大特点，是现有高校实验室更新、改建、新建、扩建的理想选择。实验内容包括“电路分析”、“电工基础”、“电工技术”、“电子技术”、“电子技术”、“模拟电子技术”、“数字电子技术”等实验项目。实验装置为挂盒式，便于增加或扩展其他实验项目。

　　电工电子综合实验装置创新特点：

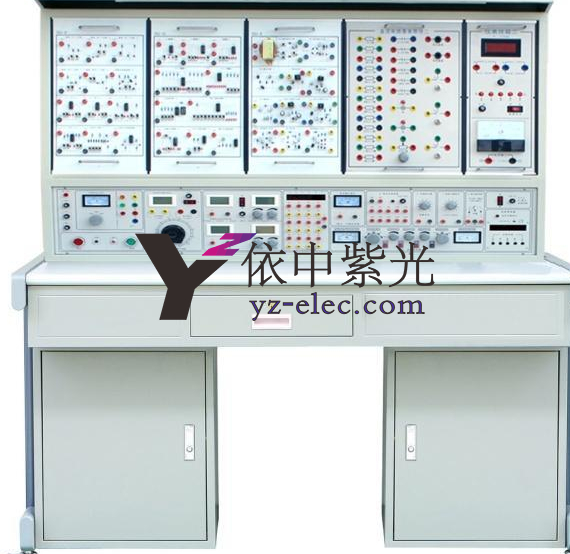

　　1实验平台采用铝合金框架结构，由实验吊箱、功能模块、实验台、防尘帘等组成。结构坚固，规格标准，外形美观。目前拥有十多项专利。

　　2实验平台采用可拆卸的“模块”结构(国家专利)，可任意组合，有利于功能升级;同时也解决了整机维修难的问题，只要把小挂盒送回厂家，就能快速方便地解决问题相应的问题;

　　3、实验“挂盒”采用隐藏式导轨结构，装卸方便，使面板无磨损，保证使用质量，有利于升级扩容。

　　4试验屏采用“帘式”防尘结构，延长使用寿命。在装置的底部是一米长的磁条，它可以使防尘帘与最低部分关闭，保护所有的实验模块。

　　三、电工电子综合实验装置性能参数：

　　1、工作环境：电源输入AC 380(1±10%)V;

　　2、工作环境：环境温度-10℃～+40℃;相对湿度<85%(25℃);

　　3、交流输出：AC 0～240V输出，亦可作双9V、12V、18V输出;AC 380V带切换开关输出。

　　4、直流输出：±12V、±5V固定稳压电源输出，带短路保护;24V可调稳压电源输出，带短路保护以及正负极提示灯。

　　5、函数信号发生器：550kHz可调信号源,采用高性能模拟电路控制，反应速度快、波形稳定，

　　输出波形正弦、三角、方波。

　　6、恒流源：500mA恒流源连续可调输出，数字电流表指示。

　　7、频率计：6位数码显示，测量范围0～8MHZ。

　　8、其他：单次脉冲输出两组。

　　9、外形尺寸：1600×700×1500mm

　　10、装置容量：<1KVA

　　以上就是电工电子综合实验装置介绍，想要了解更多关于这方面的内容，就给湖南依中紫光电气科技有限公司进行致电咨询吧，更多专业知识内容分享给大家，希望这篇文章能给大家带来收获。
