  长沙某实验室在我们湖南依中紫光电气购买了3台PLC实验台,并且相关负责人与我们技术对接之后,了解了关于PLC实验台的设备构成,对此好评连连。现在我们小编就来简单的分析一下关于PLC实验台教学设备。


  1、实训控制屏(铁质双层亚光密纹喷塑结构):挂放实训模块,内置滑槽,模块在实训屏上可任意移位。


  2、PLC实验台教学设备:钢木结构,桌面为防火耐磨材料制作,具有放置工具抽屉、键盘托、显示器搁板。


  3、网孔板:具有知识产权的网孔实训板,结构巧妙,实训时电气元件不需螺丝固定,只需一插一拉即可牢牢固定在网孔板上,省时省力,灵活快捷。

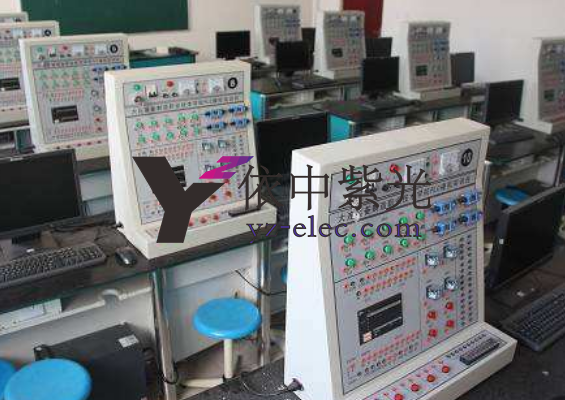

PLC实验台

  4、控制柜:

  (1)交流电源控制单元

  三相四线380V交流电源经空气开关后给装置供电,电网电压表监控电网电压,设有带灯保险丝保护,控制屏的供电由钥匙开关和启停开关控制,同时具有漏电告警指示及告警复位。

  提供三相四线380V、单相220V电源各一组,由启停开关控制输出,并设有保险丝保护。


  (2)定时器兼报警记录仪

  定时器兼报警记录仪,平时作时钟使用,具有设定时间、定时报警、切断电源等功能;还可自动记录由于接线或操作错误所造成的漏电告警次数。


  (3)直流电源、直流电压/电流表、逻辑输出及指示等

  直流电压:0~10V可调输出;直流电流:4~20mA;直流数字电压表/电流表;电压表量程0~200V、输入阻抗为10MΩ、精度0.5级;电流表量程0~200 mA、精度0.5级;同时设有逻辑电平输出(点动、自锁)、逻辑电平指示、LED数码管、方向指示器、八音盒、直流24V继电器、信号转换座若干。


  (4)主机实训组件

  配置FX1N-40 mR主机,集成数字量I/O(24路数字量输入16路数字量输出)、RS-422通信口、SC-09通信编程电缆。


  (5)电机配置

  三相鼠笼异步电机,交流380V/△ 1台


  (6)PLC仿真实训软件

  1.通过FLASH虚拟环境实时显示PLC的运行状态

  2.可以实现PLC虚拟接线,并对接线进行错误检查

  3.PLC编程训练、PLC程序编写测试等功能

  4.实现PLC运行模拟,对错误程序进行检查


  三、PLC实验台教学设备的技术参数

  1、输入电源:三相四线(或三相五线)~380V±10% 50Hz

  2、工作环境:温度-10℃~+40℃ 相对湿度<85%(25℃)

  3、装置容量:<500VA

  4、重 量:<110Kg

  5、外形尺寸:1600mm×750mm×1600mm

  6、安全保护:具有漏电压、漏电流、过载保护装置


  以上就是我们湖南依中紫光电气小编为大家分享的PLC实验台教学设备构成内容!
