PLC实验台的主要技术指标，这些要知道！

日期 ： 2020-11-12 17:19

　　PLC实验台是电工、电子、电力拖动三门课程综合实验设备，可完成电工学、电工原理、电子技术、电力拖动控制线路等课程近400项实验。


　　上周，江西某技工学院在我们湖南依中紫光电气购买了5套PLC实验台，但是对于一些主要的技术指标，只有专业人员才懂。为了能够让大家都购买到心仪的PLC实验台，现在我们湖南依中紫光电气小编为大家分享一些，我们的PLC实验台。

　　一、 PLC实验台的输入工作电源：三相四线


　　二、 输出电源及信号

　　1、 A单元：三相四线

　　2、 B单元：交流3、6、9、12、15、18、24V

　　3、 C单元：双路恒流稳压电源(具有过载及短路保护功能)，二路输出电压都为0～30V，内置式继电器自动换档，由多圈电位器连续调节，使用方便，输出最大电流为2A，具有预设式限流保护功能。

　　电压稳定度：<10-2 负载稳定度：<10-2 纹波电压：<5mv

　　4、 D单元：直流稳压5V，电流0.5A

　　5、 E单元：交直流电压0～240V连续可调，电流2A

　　6、 F单元：220V电压输出，供外接仪器使用。


　　三、 PLC实验台的单次脉冲源：每次均可输出一对正负脉冲


　　四、 函数信号发生器(正弦波、三角波、矩形波美术)

　　1、频率范围：5HZ-550KHZ分五个频段

　　2、频率指示：由HZ表直接读出

　　3、PLC实验台的电压输出范围：正弦波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V 三级衰减：0db、20db、40db具有连续细调矩形波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V，幅度连续可调，三角波：5HZ-550KHZ>1V

　　五、 音频功率放大器：输入音频电压不低于10mv，输出功率不小于1W，音量可调，内有喇叭，用于放大器电路扩音，也可作信号寻迹仪器使用。

　　六、 智能型多功能交流测量电表：精度1.0级，能同时测量电路电流I、电压U、功率Kw、电能Kwh和工作时间T，八位液晶显示。

　　七、 绝缘电阻：>5MΩ

　　八、 漏电保护：漏电动作电流≤30mA

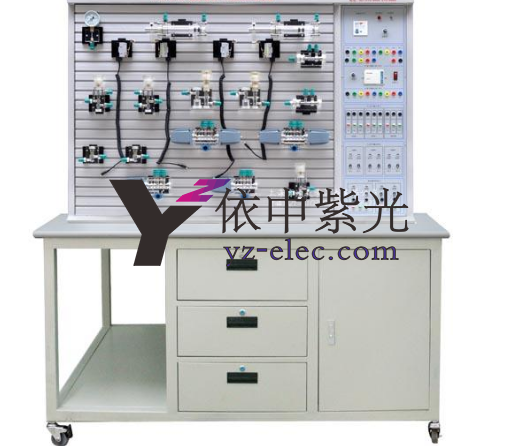

　　我们所有的元器件均已装在元件盒上(内)，元件盒盒体透明，盒内元件一目了然，非常直观。且有盖印有永不褪色的元件符号，符号线条美观、清晰，盒盖与盒体的结构采用较科学的压卡式结构，维修拆装非常方便。PLC实验台桌中央配置通用电路板(注塑而成)。尺寸为90×35cm，表面均布有九孔一组互相通电插孔。元件盒在其上拼插成实验电路，具有使用方便、灵活、插拔自如等特点。


　　所有带电部位均隐蔽，实验安全可靠，局部跨线由插块来实现，连成的实验电路直观、清楚。元器件放置在实验桌下面左右抽屉内，大大提高了管理水平，规划化程度，大大减轻了教师实验准备工作。

　　PLC实验台三套设备合为一体，有效地提高实验室的利用率和经济效益。怎么样，还不赶紧下手吗?
