电力系统继电保护实验台的过电流保护装置

日期 ： 2020-05-20 16:36

继电保护装置是在电力网、发电厂、变电所及电气设备发生断线、短路、接地等故障，及过载、过热等不正常运行时及时发出信号，并使断路器自动跳闸，切断故障通路的一种自动装置。
而在我们实际操作时前，一般都要有针对性的去实验操作，那么这个时候我们的电力系统继电保护实验台的装置起到了很重要的作用，现在一起和湖南依中紫光电气看看吧。

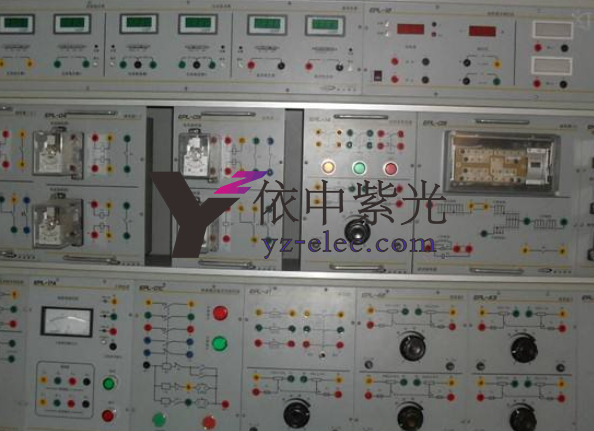

电力系统继电保护实验台装置在大多数情况下是由几个继电器组成的自动装置、按其工作原理分有：过电流保护、电流速断保护，过（欠）电压保护、差动保护、瓦斯保护、单相接地保护等。对继电保护的基本要求是良好的选择性、反应故障的快速性、灵敏性、可靠性及投资维护的经济性。 电力系统继电保护实验台的过电流保护装置
过电流保护是一种最基本的电流保护，用来反应短路故障及严重的过载故障。保护对象广泛：如线路、发电机、变压器和各种负载等。过电流保护一般带有动作时限，可分为定时限和反时限两种。
所谓定时限过电流保护是不管故障电流超过整定值多少、其动作时间是一定的。若动作时间与故障电流成反比变化，即故障电流超过整定值越多，动作时间越快，则称为反时限过电流保护。下图所示是过电流保护的方框图。图中启动、时限、信号、出口各个环节分别是电流继电器、时间继电器、信号继电器、中间继电器。
当线路出现短路故障时，通过电流互感器TA，电流继电器检测出故障并启动，经过时间环节的延时后，再利用中间继电器使断路器QF跳闸，同时通过信号继电器发出灯光及音响信号。
过电流保护的主要优点是结构简单、可靠、经济、缺点是随着电网延伸段数的增多，靠边电源的过载电流保护装置的时限将很长，有时长到不能允许的程度。此外，当负荷电流很大时，保护的灵敏度往往不能满足要求。

电力系统继电保护实验台的电流速断保护
这是另一种电流保护。这种保护没有延时性，是瞬时动作的，上右图去掉时限环节，即为速断保护框图。速断保护通常与过电流保护配合使用。构成所谓“两段式保护”。
电流速断保护突出优点是结构简单、动作迅速、可靠、经济，缺点是保护范围运行方式的影响很大，无时限的速断保护不能保护电路的全长。为了弥补这一缺陷，常采用略带时限的速断保护，即延时速断保护。
以上就是我们湖南依中紫光电气小编为大家分享的关于电力系统继电保护实验台的两种保护装置，下期我们会继续和大家说说其他的几种，希望大家关注我们哦。
