继电保护实验中的装置的构成

日期 ： 2020-03-03 16:17

我们现在很多朋友在继电保护实验中都有一些技术性的疑问，湖南依中紫光电气科技小编在我们这次的实验中要为大家分享一个继电保护实验装置的构成，一起来看看吧。
继电保护实验中什么是继电保护装置？
　　当电力系统中的电力元件（如发电机、线路等）或电力系统本身发生了故障危及电力系统安全运行时，能够向运行值班人员及时发出警告信号，或者直接向所控制的断路器发出跳闸命令以终止这些事件发展的一种自动化措施和设备。实现这种自动化措施的成套设备，一般通称为继电保护装置。
　　继电保护实验的继电保护装置的构成：

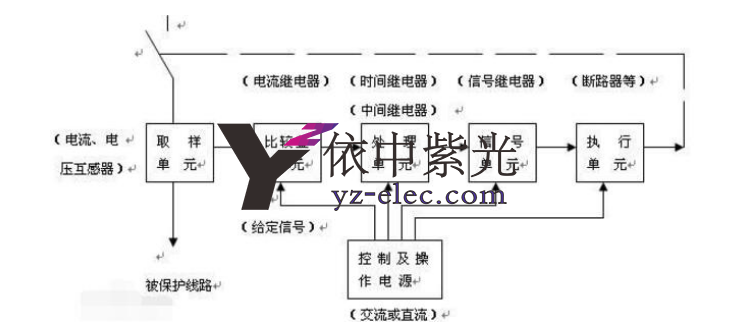

一般情况而言，整套继电保护装置由测量元件、逻辑环节和执行输出三部分组成。如下图：


　继电保护实验中测量比较部分：
　　测量比较部分是测量通过被保护的电气元件的物理参量，并与给定的值进行比较，根据比较的结果，给出“是”“非”性质的一组逻辑信号，从而判断保护装置是否应该启动。
　　继电保护实验中逻辑部分：
　　逻辑部分使保护装置按一定的逻辑关系判定故障的类型和范围，最后确定是应该使断路器跳闸、发出信号或是否动作及是否延时等，并将对应的指令传给执行输出部分。
　　继电保护实验中执行输出部分：
　　执行输出部分根据逻辑传过来的指令，最后完成保护装置所承担的任务。如在故障时动作于跳闸，不正常运行时发出信号，而在正常运行时不动作等。

　　继电保护实验的装置特点：
　　1、智能型主机，主机采用高性能数字信号处理器。
　　2、单机独立运行。
　　3、连接电脑运行。
　　4、16位DAC芯片。
　　5、大屏幕LCD显示库。
　　6、“傻瓜式”操作。
　　7、新型高保真功放。
　　8、电流、电压直接输出。
　　9、自我保护。
　　10、接点丰富。
11、主机一体化单机箱结构。
　　12、性价比高。
   以上就是我们湖南依中紫光电气科技为大家分享的关于继电保护实验中的装置的构成，大家是否了解清楚呢？
