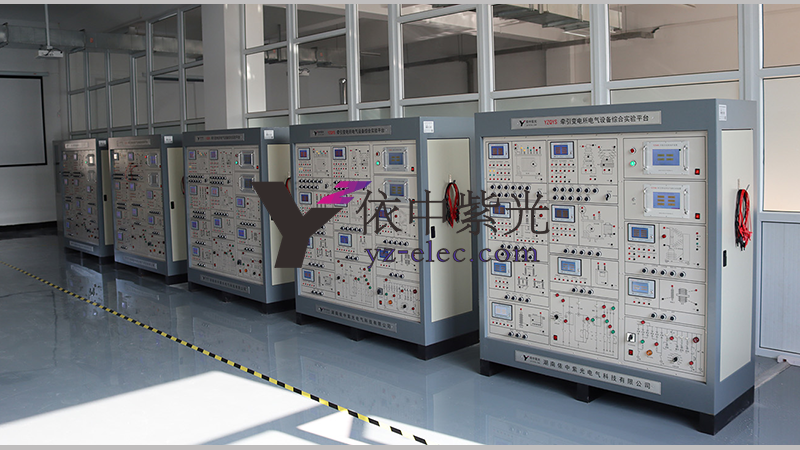

牵引变电所运行与维护实训平台
日期：2021-04-14 09:06
针对课程
随着我国国民经济的迅速发展和交通量的增长，轨道交通作为重要的交通运输工具，在我国正阶梯增长式的发展。未来数年正值轨道交通发展的黄金时期。轨道交通供电系统是轨道交通的重要组成部分，其可靠、安全供电是轨道交通系统正常运行的保证，这就对供电检修工员的技术素质提出了更高的要求，需要供电检修工一方面能熟练进行日常操作，另一方面面对突发事故能够迅速作出反应，给出正确的事故处理方案。而面对宠大复杂而真实运行的供电系统，现场培训耗时长也缺整体概念。所以大部分的培训要在学校完成，这样在现场经过短时的熟悉后，学生能很快的胜任工作。同时对各种故障发生的愿意及故障发生后的处理措施进行学习，能够进入到故障保护的设计等内容。
牵引变电所运行与维护实训平台是一套集牵引变电所电气设备试验和电铁保护故障处理于一体的综合实验系统，系统能正确地反映牵引变电所各设备的试验现象，也可以用于本科教学的课程设计和毕业设计。
1、能够掌握轨道交通牵引供电中各种电铁保护的原理、电铁保护设备整定设定的思路；
2、清晰了解整个轨道交通牵引变电所各设备的原理；
3、掌握整个轨道交通牵引变电所各设备的测试方法及故障现象；
4、继电保护整定计算及验证；
5、开放性微机保护编程设计。
6、建成实验、实践、实训一体的综合型实践教学平台，完成《牵引变电所》、《嵌入式系统开发》等课程的教学实验任务，并提高学生的专业操作技能。
7、为轨道交通电气与控制、电气工程及其自动化等相关专业学生的课程设计和毕业设计提供良好的研究设计平台。
8、培训和考核从事牵引变电所第一线生产过程的维护、检修和调试的现场技术工程人员。
9、为电气工程、轨道交通电气与控制等方向的科学研究提供试验平台。
配置内容
| 牵引变电所运行与维护实训平台 | 中央信号回路模拟装置 |
| 控制回路模拟装置 | |
| 牵引变压器试验模块 | |
| 电抗器及消弧线圈试验模块 | |
| 互感器试验模块 | |
| 27.5kV真空断路器试验模块 | |
| SF6断路器试验模块 | |
| 隔离开关、负荷开关、熔断器试验模块 | |
| 并联电容器试验模块 | |
| 套管及绝缘子试验模块 | |
| 避雷器及接地装置试验模块 | |
| 开源式电铁保护装置 | |
| 电铁保护开源式开发资源包 | |
| 牵引变电所信号源仿真装置 |
可通过故障仿真信号源模拟输出各种状态的二次电流、二次电压信号，内置多种测试模块以及多个线路模型，7寸触摸屏，可通过触摸屏修改模型参数，改变系统运行状态来计算并输出不同运行状态下的电流电压信号。 通过信号源仿真装置中各线路、负载、故障位置、故障类型等的不同设置，反应出的不同电流、电压等潮流情况下，对应的保护现象。 |
实验项目
开源式电铁保护综合实验
电铁馈线保护功能
电铁变压器差动保护功能
电铁变压器保护功能
并联电容器补偿保护功能
故障模拟仿真实验
开放式微机保护二次开发设计
故障处理实验
牵引变电所电气设备试验
牵引变压器试验
电抗器及消弧线圈试验
互感器试验
27.5kV真空断路器试验
SF6断路器试验
隔离开关、负荷开关、熔断器试验
并联电容器试验
套管及绝缘子试验
避雷器试验
