单侧电源线路电流保护

日期：2020-03-30 20:50

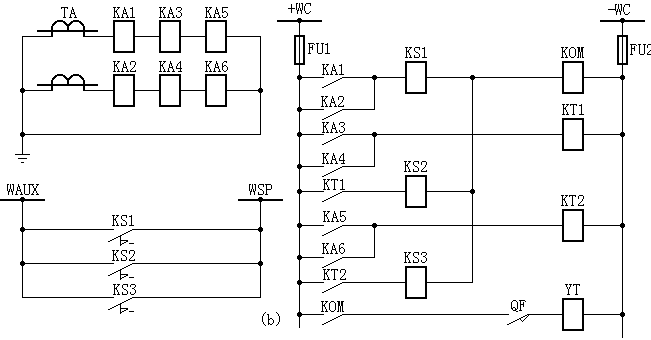

（原理示意图--以实际交货为准）
YZJGL-I单侧电源线路电流保护

一、主要功能

1）掌握单侧电源辐射形线路过电流及电流速断保护的原理和结构；

2）认识电流保护与三相一次重合闸的配合关系；

3）学习电流继电器、时间继电器动作值的调整方法。

4）观察电流保护装置的结构；

5）认识电磁型保护的各种继电器；

6）掌握电流保护的动作特性。

二、原理说明

被实验网络为单侧电源辐射形电网，线路装有三段式电流保护，第一段为无时限电流速断，用表示；第二段为限时电流速断，用表示；第三段为过流，用表示。线路则装有二段电流保护，第一段为无时限电流速断；第二段为过流，其表示方法与线路相同。

三、实验说明

线路中的油开关在实验时是以三相交流接触器代替。

线路不同地点短路时参数模拟及具体操作：

线路的一次回路利用五个电抗线圈或电阻器及电阻构成，为了使短路时短路电流不至于过大，一次回路接的交流电源采用220V。

为了模拟线路不同地点短路，一次回路中接入四个刀闸，通过切换电阻/电抗来模拟切换短路点。

1、手动合闸：首先将三相交流电源开关及直流电源开关合上，然后用手接按钮，接触器合闸。

2、跳闸：跳闸分手动跳闸和自动跳闸两种。

自动跳闸即继电保护动作使开关跳闸，当任一套保护动作后其接点闭合起动继电器，起动后常闭接点打开，使接触器线圈失电，所以开关跳闸。

手动跳闸时，情况与上相同，不过此时继电器启动的正电源是从跳闸按钮来，当手按下，正电源即送给。

3、自动合闸。继电器由保护动作或其他原因误动作而跳闸时，断路器的辅助常闭接点，即相当于模拟线路中接触器的辅助接点闭合。

4、各种故障情况：

A．过流动作：减少电阻至过流保护启动，这时相当于本线路或相邻线路发生动作，使开关跳闸，这时可看出信号继电器、、掉牌。同时启动将开关重新合上。

B．线路电流速断动作：合刀闸。相当于线路上速断保护区内发生短路，这时过流及速断都起动，由于过流要经一段限时，而无时限电流速断瞬时动作，将故障切除。这时可看出信号继电器、、掉牌。同时启动将开关重新合上。

C．合刀闸相当于故障发生在线路无时限电流速断及线路限时电流速断的共同保护范围内，这时两套保护都启动，根据选择性要求，应当由的无时限电流速断动作切除故障。这时可看出信号继电器、、、掉牌，同时启动将开关重新合上。

D．合刀闸相当于线路末端发生短路，这时的限时电流速断及过流均启动，但过流延时较长，所以限时速断动作切除故障，这时可看出信号继电器、、掉牌。

E．合刀闸相当于线路无时限电流速断范围内发生故障，这时保护瞬时启动，将故障切除，信号继电器、、掉牌。

保证重合闸继电器中的电容的足够的充电时间，大约为15～20秒。

四、实验项目

1）常规电流继电器特性实验

2）常规电压继电器特性实验

3）三段电流保护实验

4）无时限电流速断保护实验

5）三相一次重合闸配合实验

6）限时电流速断保护实验

7）过电流保护实验
